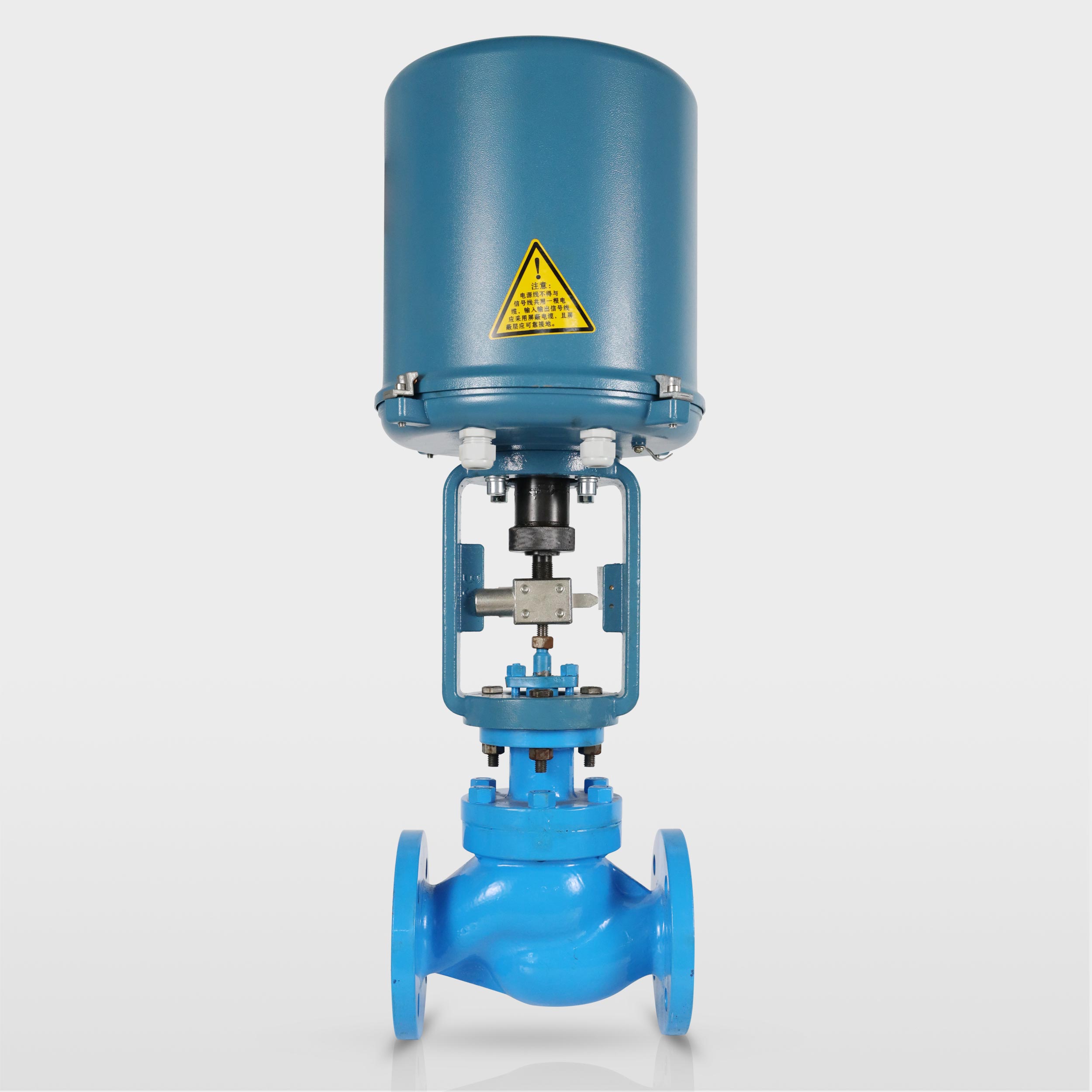

電動調節閥工作原理
電動調節閥是工業自動化過程控制中的重要執行單元儀表，其結構主要包括閥體、閥蓋、填料壓蓋、閥桿等部件，通常采用灰鑄鐵、鑄鋼、不銹鋼等材料制成。電動調節閥的工作原理基于輸入的控制信號，這些信號可以是DC4-20mA或者DC1-5V，通過電動執行器驅動閥芯的移動，實現對流體介質的控制。電動執行器是電動三通調節閥的核心部件，它通過電機驅動閥芯的移動，實現對流體介質的精確控制。閥芯通常采用球形或錐形設計，具有較好的密封性能和調節性能。電動三通調節閥按流體的作用方式分為合流閥和分流閥兩類，合流閥有兩個入口，合流后從一個出口流出；分流閥有一個流體入口，經分流成兩股流體從兩個出口流出。
電動調節閥的工作原理還可以通過電動執行機構的工作原理來解釋，電動執行機構包括伺服放大器及執行機構兩大部分，其中執行機構又分為電機、減速器及位置發送器三大部件。來自調節器的電流信號作為伺服放大器的輸入，與閥的位置反饋信號進行比較，當輸入信號和反饋信號比較差值不等于零時，其差值經伺服放大器放大后，控制兩相伺服電機按相應的方向轉動，再經減速器減速后使輸出軸產生位移；同時，輸出軸位移又經位置發送器轉換成閥的反饋信號；當反饋信號與輸入信號相等時，伺服放大器無輸出，電機不轉動，執行機構就穩定在與輸入信號相應的位置上。電動調節閥的這種工作原理使得它能夠根據設定的目標值自動調節閥門的開度，從而實現對流體介質的流量、壓力、溫度等參數的精確控制。
