二片式內螺紋球閥
一、產品二片式內螺紋球閥的詳細資料
Q11F型二片式內螺紋球閥系列產品采用鑄造二片體式閥體，這種兩片式球閥左右閥體采用內螺紋連接，側裝球體的結構設計。重量輕、結構簡單，安裝方便，這種螺紋球閥適用于PN1.0~4.0MPa工作溫度-29℃~180℃（密封圈為聚四氟乙烯）或-29℃~300℃（密封圈為對位聚苯）的各種管道上，用于切斷或接通管路中的介質。
【執行標準】
設計規范：API 6D GB/T 1224
螺紋連接：GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1
試驗與檢驗：GB/T 13927 API 598 API 6D
【性能參數】
|
基本型號 |
Q11F |
|
工作壓力（MPa） |
1.6~6.3 / Calss150-Calss400 /1000WOG |
|
口徑 |
DN15-DN100 1/2″-4″ |
|
適用介質 |
水、油、氣、醋酸類、硝酸類等其他介質 |
|
材料閥體 |
WCB CF8 CF8M 鎳合金 Monel Duplex Steel |
|
球體 |
WCB CF8 CF8M 鎳合金 Monel Duplex Steel |
|
閥桿 |
2Cr13 F304 F316 鎳合金 Monel |
|
密封面 |
PTFE RPTFE PPL |
|
填料 |
PTFE |
二、主要零件材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
|
硝酸類 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q11F-16R、Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

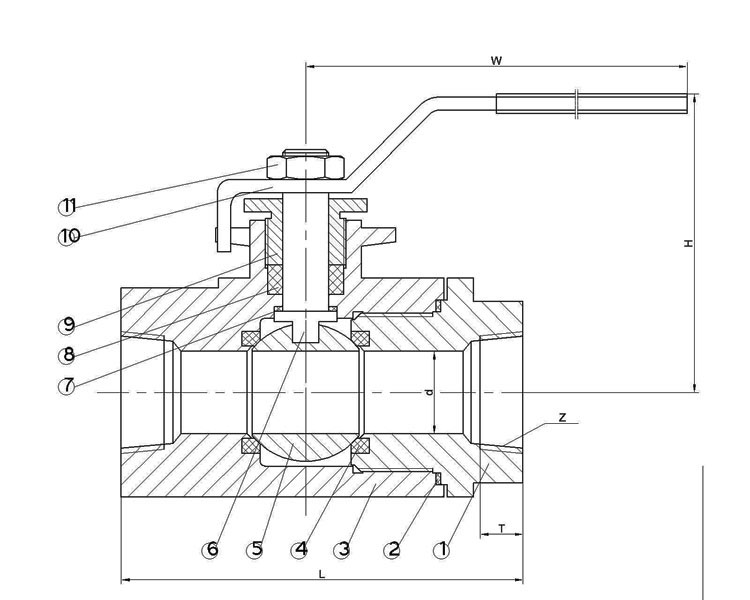

三、Q11F二片式內螺紋球閥主要尺寸：
|
公稱通徑 |
管螺紋 |
尺寸 |
重量WT（g） |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
螺紋標準：G·DIN2999 GB307-87、NPT.BSP
訂貨須知：
1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
